Caudalimetros

Cómo seleccionar un caudalímetro industrial

La medición de caudal permite conocer la cantidad de fluido que circula por una instalación y utilizar esa información para supervisión, control de procesos, dosificación o mantenimiento.

La elección del instrumento no debe basarse únicamente en el diámetro de la tubería. Es necesario evaluar el principio de medida, las propiedades del fluido, el rango de velocidades y las condiciones de montaje.

Tecnologías de medición de caudal

Caudalímetros electromagnéticos

Utilizan un principio de medida adecuado para líquidos eléctricamente conductivos. Para seleccionar el equipo deben comprobarse la conductividad mínima requerida, los materiales en contacto con el fluido, el diámetro y las condiciones de instalación.

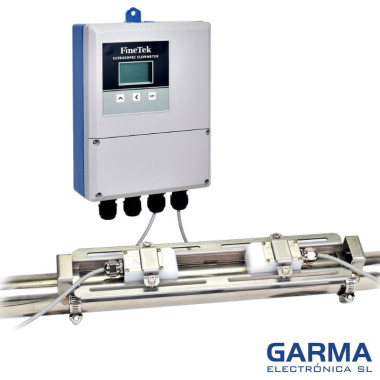

Caudalímetros ultrasónicos clamp-on

Permiten realizar mediciones desde el exterior de la tubería, sin contacto directo entre el sensor y el líquido. Son una alternativa cuando se desea evitar intervenir en la conducción, siempre que el material de la tubería, el líquido y las condiciones de flujo sean compatibles.

Caudalímetros térmicos

Emplean principios de transferencia térmica para determinar el caudal. La aplicación concreta depende del diseño del instrumento y de las propiedades del fluido. No debe suponerse que un equipo térmico destinado a líquidos también es adecuado para gases.

Caudalímetros de vórtice

Detectan los vórtices generados por el paso del fluido alrededor de un obstáculo. Existen soluciones para determinadas aplicaciones con líquidos, gases y vapor. Es importante verificar el rango operativo, las condiciones de proceso y los tramos de tubería necesarios.

Principales criterios de selección

Aplicaciones y beneficios

• Tratamiento de aguas: supervisión de caudales en circuitos y procesos de tratamiento.
• Refrigeración industrial: control del caudal en instalaciones de intercambio térmico.
• Procesos químicos: medición de fluidos compatibles con los materiales y el principio de medida.
• Vapor y servicios auxiliares: supervisión de caudal con instrumentación apropiada.
• Mantenimiento industrial: incorporación o sustitución de instrumentos de medida en instalaciones existentes.

Caudalímetros FineTek disponibles en Garma

Entre las soluciones del catálogo se encuentran los siguientes equipos:

• FineTek EPU: caudalímetro ultrasónico clamp-on para líquidos compatibles.
• FineTek EPT: caudalímetro térmico para medición de líquidos.
• FineTek EPV: caudalímetro de vórtice para aplicaciones compatibles con líquidos, gases o vapor.
• FineTek EPD/EPR: soluciones electromagnéticas cuya configuración debe verificarse según la referencia.

Asesoramiento técnico para seleccionar un caudalímetro

En Garma Electrónica te ayudamos a evaluar las distintas tecnologías y a seleccionar un equipo adecuado para tu instalación.

Para estudiar tu aplicación, envíanos el tipo de fluido, los caudales de trabajo, el diámetro y material de la tubería, la temperatura, la presión y la señal de salida requerida.

Llámanos al 943 29 11 02 o escribe a info@garmasl.com para solicitar asesoramiento o presupuesto.
