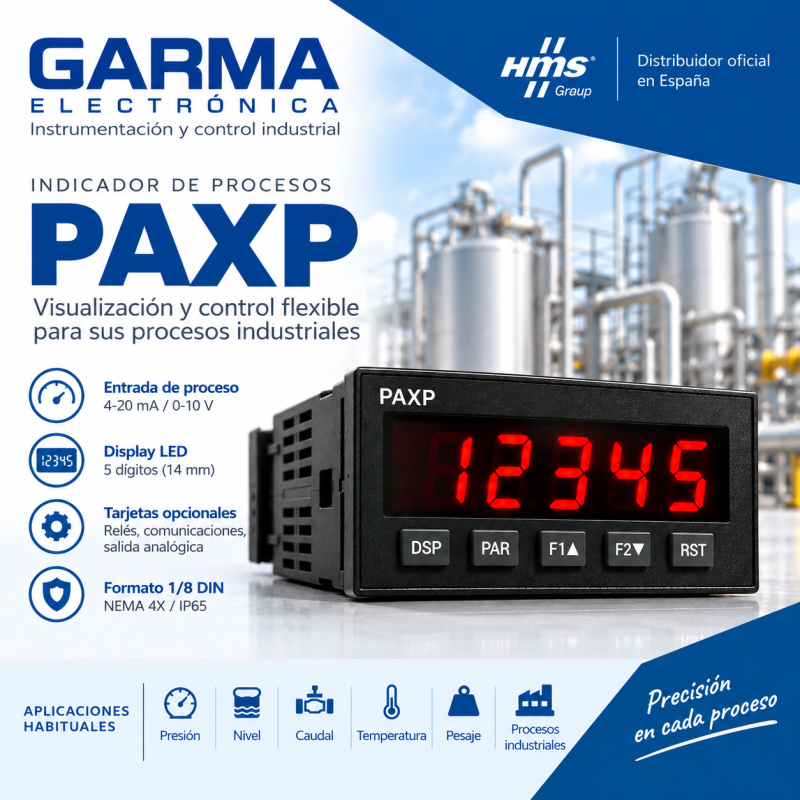

Indicador de procesos Red Lion PAXP | Entrada 4-20 mA y 0-10 V
El Red Lion PAXP es un indicador digital de panel inteligente diseñado para visualizar y procesar señales analógicas de proceso procedentes de transmisores y sensores industriales.
Admite entradas de corriente hasta 20 mA y tensión hasta 10 VDC, por lo que resulta especialmente adecuado para trabajar con señales industriales como 4-20 mA y 0-10 V en aplicaciones de presión, nivel, caudal, temperatura, pesaje y otras variables de proceso.
Su arquitectura modular permite incorporar posteriormente tarjetas opcionales de relés, salida analógica retransmitida y comunicaciones industriales, facilitando la adaptación del indicador a nuevas necesidades de automatización sin sustituir el equipo completo.
Características Clave: Red Lion PAXP
- Indicador digital de procesos para señales analógicas industriales.
- Entrada de proceso seleccionable: 20 mA o 10 VDC.
- Pantalla LED roja de 5 dígitos y 14 mm de altura.
- Formato compacto 1/8 DIN.
- Escalado configurable para mostrar directamente la variable de ingeniería.
- Linealización mediante múltiples puntos para señales no lineales.
- Memoria de valores máximo y mínimo.
- Teclas de función programables.
- Entradas digitales de control programables.
- Tarjetas opcionales instalables en campo.
- Posibilidad de incorporar relés, comunicación serie, Modbus y salida analógica.
- Protección frontal NEMA 4X / IP65.
- Diseñado para integración en cuadros eléctricos y sistemas de automatización industrial.
Especificaciones Principales: Red Lion PAXP
| Característica | Especificación |
|---|---|
| Fabricante | Red Lion |
| Modelo | PAXP |
| Tipo | Indicador digital de procesos |
| Entrada de proceso | Hasta 20 mA o 10 VDC |
| Display | 5 dígitos LED |
| Altura de dígito | 14 mm (0,56") |
| Formato | 1/8 DIN |
| Dimensiones frontales | Aprox. 97 x 50 mm |
| Protección frontal | NEMA 4X / IP65 |
| Alimentación | Según referencia: versión AC o DC |
| Expansión | Tarjetas opcionales instalables en campo |
Tarjetas opcionales para el indicador PAXP
Una de las principales ventajas de la serie PAX es su arquitectura modular. El indicador puede ampliarse posteriormente mediante tarjetas opcionales, evitando tener que sustituir el equipo cuando cambian las necesidades del proceso.
| Función | Opciones disponibles |
|---|---|
| Alarmas / Setpoints | Relés, salidas open collector y otras opciones de setpoint según tarjeta |
| Salida analógica | Salida analógica retransmitida mediante tarjeta opcional |
| Comunicaciones | RS-232, RS-485, Modbus, DeviceNet y Profibus-DP según tarjeta |
| Programación | Tarjeta USB disponible |
Aplicaciones y Beneficios: Red Lion PAXP
El PAXP resulta especialmente adecuado cuando se necesita visualizar una señal analógica de proceso directamente en un cuadro eléctrico y mostrarla en unidades de ingeniería comprensibles para el operador.
- Visualización de transmisores de presión 4-20 mA.
- Indicación de nivel de depósitos y silos.
- Medición y visualización de caudal.
- Señales procedentes de transmisores de temperatura.
- Control y monitorización de variables de proceso.
- Sistemas de dosificación.
- Maquinaria industrial y líneas de producción.
- Cuadros eléctricos y sistemas de automatización.
- Aplicaciones que requieren alarmas mediante relé.
- Integración con PLC, SCADA o redes industriales mediante tarjetas opcionales.
Indicador modular para aplicaciones industriales
El Red Lion PAXP permite empezar con una función básica de visualización y ampliar posteriormente el sistema mediante tarjetas de comunicación, setpoints o salida analógica.
Esta filosofía modular reduce la necesidad de sustituir el indicador completo cuando cambian los requisitos de la instalación y permite mantener una solución flexible durante toda la vida útil de la máquina o proceso.
En Garma Electrónica podemos ayudarle a seleccionar la referencia PAXP, tipo de alimentación y tarjetas opcionales necesarias según la señal de entrada, alarmas, salida analógica o comunicación requerida.
