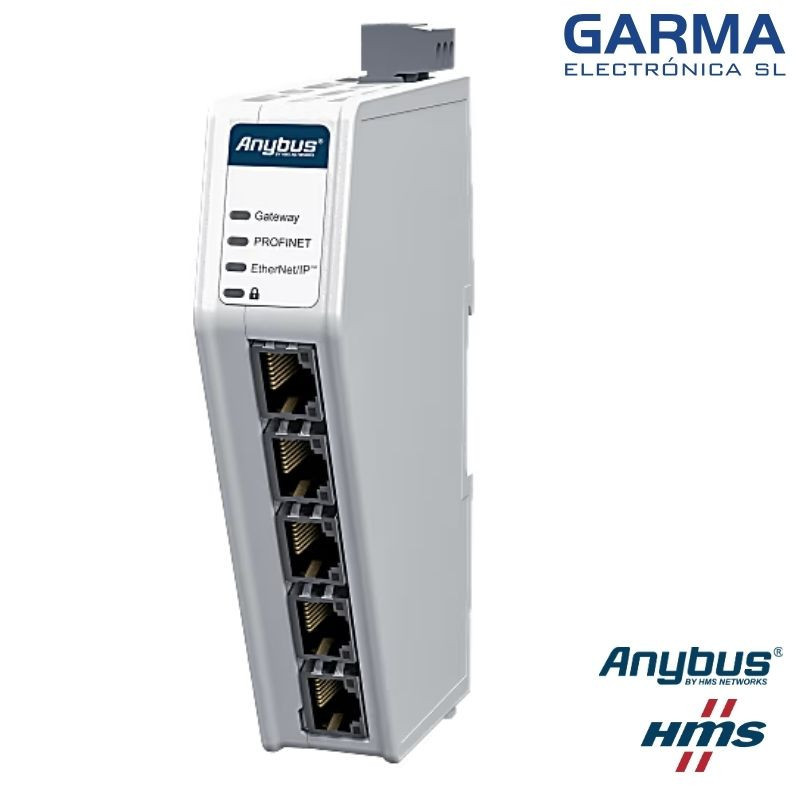

Pasarela PROFINET a EtherNet/IP Anybus Communicator ABC4013-A

Pasarela PROFINET a EtherNet/IP Anybus Communicator ABC4013-A

ABC4013-A
Anybus by HMS Networks Más productos



¿Tienes dudas? Si tienes alguna duda con este producto ponte en contacto con nosotros.

Pasarela PROFINET a EtherNet/IP Anybus Communicator ABC4013-A

ANYBUS BY HMS NETWORKS | COMUNICACIÓN ENTRE PLC

Intercambio rápido y seguro de datos entre sistemas de control PROFINET IO y EtherNet/IP.

El Anybus Communicator ABC4013-A es una pasarela industrial diseñada para comunicar un controlador PROFINET IO con un controlador EtherNet/IP, permitiendo el intercambio de datos entre PLC y sistemas de automatización que utilizan redes industriales diferentes.

La pasarela funciona como PROFINET IO Device en la red PROFINET y como EtherNet/IP Adapter en la red EtherNet/IP. Cada controlador mantiene el control de su propia red, mientras el ABC4013-A intercambia exclusivamente los datos configurados entre ambas.

Características Clave: Anybus Communicator ABC4013-A

  • Comunicación entre sistemas de control PROFINET IO y EtherNet/IP.
  • Funcionamiento como PROFINET IO Device.
  • Funcionamiento como EtherNet/IP Adapter.
  • Transferencia de hasta 1.024 bytes en cada dirección en PROFINET.
  • Transferencia de hasta 1.448 bytes en cada dirección en EtherNet/IP.
  • Tiempo de ciclo mínimo de 1 ms en ambas redes.
  • Configuración mediante interfaz web gráfica y responsive.
  • No necesita instalar software específico de configuración.
  • Puerto Ethernet independiente para configuración.
  • Conversión de orden de bytes o byte swap.
  • Diagnóstico del estado de las conexiones y de los datos transferidos.
  • Segmentación de redes: solo se transfieren los datos configurados.
  • Secure Boot y bloqueo físico de la configuración.
  • Desarrollado bajo un proceso certificado IEC 62443-4-1.
  • Preparado para ayudar al cumplimiento del Cyber Resilience Act.
  • Compatible con configuraciones de anteriores Anybus X-gateway mediante modo Legacy.
  • Montaje compacto en carril DIN.
  • Garantía del fabricante de 5 años.

Especificaciones Principales: Anybus Communicator ABC4013-A

Característica Descripción
Fabricante HMS Networks
Marca Anybus
Referencia ABC4013-A
Código de modelo 40-ETH-ETH-B
Red 1 PROFINET IO Device / Slave
Red 2 EtherNet/IP Adapter / Slave
Datos PROFINET Hasta 1.024 bytes de entrada y 1.024 bytes de salida
Datos EtherNet/IP Hasta 1.448 bytes de entrada y 1.448 bytes de salida
PROFINET RT, Conformance Class B, Netload Class III y archivo GSDML
EtherNet/IP Class 1 y Class 3, DLR, Quick Connect Class B y archivo EDS
Velocidad de red 10/100 Mbit/s, full duplex
Conectores de red 2 × RJ45 por red con switch integrado para conexión en cadena
Configuración Interfaz web mediante puerto Ethernet dedicado
Alimentación 12–30 V DC
Consumo típico 90 mA a 24 V DC, aproximadamente 2,2 W
Consumo máximo 125 mA a 24 V DC, 3 W
Temperatura de trabajo −25 a +70 °C
Grado de protección IP20
Dimensiones 27 × 144 × 98 mm
Peso 150 g
Montaje Carril DIN EN 50022
Certificaciones CE, UL, KC, WEEE y EMC
Garantía 5 años

Aplicaciones y Beneficios: Anybus Communicator ABC4013-A

Integración de PLC PROFINET y EtherNet/IP

El ABC4013-A permite intercambiar datos entre PLC y sistemas de control de fabricantes que utilizan protocolos diferentes, por ejemplo entre una instalación basada en PROFINET y una máquina o línea que utiliza EtherNet/IP.

Aplicaciones industriales

  • Integración de máquinas EtherNet/IP en fábricas PROFINET.
  • Intercambio de datos entre PLC Siemens y controladores EtherNet/IP.
  • Conexión de líneas de producción de distintos fabricantes.
  • Integración de maquinaria importada en instalaciones existentes.
  • Automoción, packaging y fabricación de maquinaria.
  • Logística, transportadores y sistemas de manutención.
  • Tratamiento de aguas y automatización de procesos.
  • Modernización de instalaciones con diferentes redes industriales.
  • Sustitución de la anterior referencia Anybus X-gateway AB7649-F.

Ventajas para la instalación

  • No es necesario modificar el programa completo de ambos controladores.
  • Configuración gráfica mediante navegador web.
  • No requiere licencia ni instalación de software adicional.
  • Transferencia de datos cíclicos de alta velocidad.
  • Separación física y lógica entre las dos redes industriales.
  • Diagnóstico accesible desde la interfaz web.
  • Formato compacto de solo 27 mm de anchura.
  • Modo Legacy para facilitar la sustitución de anteriores X-gateway.

Ciberseguridad integrada

El Anybus Communicator incorpora Secure Boot, configuración mediante HTTPS, control de acceso basado en roles y un interruptor físico de seguridad que permite bloquear los cambios de configuración.

El equipo ha sido desarrollado bajo un proceso certificado conforme a IEC 62443-4-1 y está preparado para ayudar a los fabricantes e integradores a cumplir los requisitos del Cyber Resilience Act.

Configuración y asesoramiento técnico

Para confirmar que el ABC4013-A es adecuado para una aplicación, es necesario conocer:

  • Marca y modelo de los dos PLC.
  • Qué PLC actúa como controlador PROFINET.
  • Qué PLC actúa como scanner EtherNet/IP.
  • Cantidad de datos que deben intercambiarse.
  • Tiempo de actualización requerido.
  • Tipos de datos y necesidad de conversión de bytes.
  • Topología de ambas redes industriales.
  • Referencia de la pasarela existente, en caso de sustitución.

Importante: el ABC4013-A funciona como PROFINET IO Device y EtherNet/IP Adapter. Antes de seleccionarlo debe comprobarse que existe un controlador o master en cada una de las dos redes.

Garma Electrónica | Especialistas en Comunicaciones Industriales

En Garma Electrónica suministramos y configuramos pasarelas Anybus para comunicar PLC, máquinas y redes industriales. Podemos ayudarte a revisar la arquitectura, dimensionar los datos de proceso y seleccionar la referencia adecuada antes de realizar el pedido.
