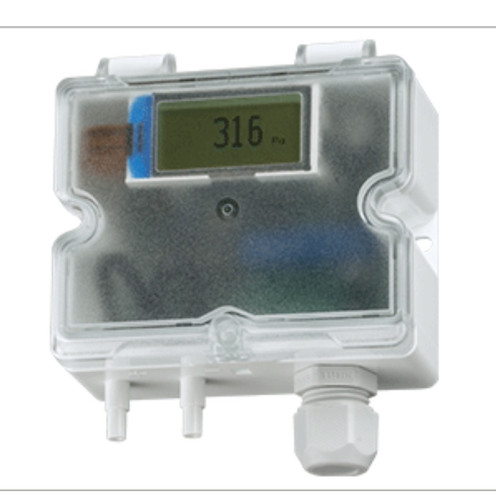

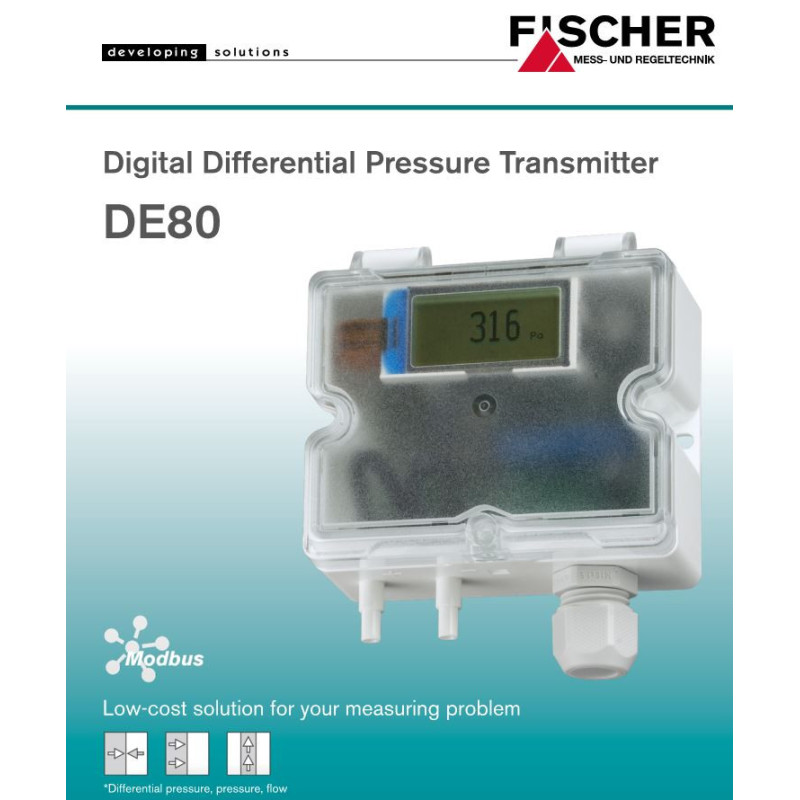

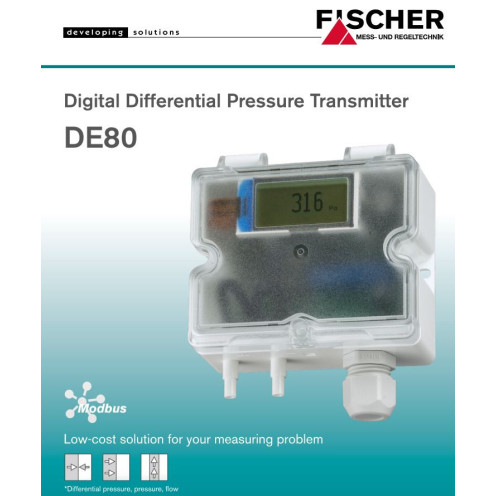

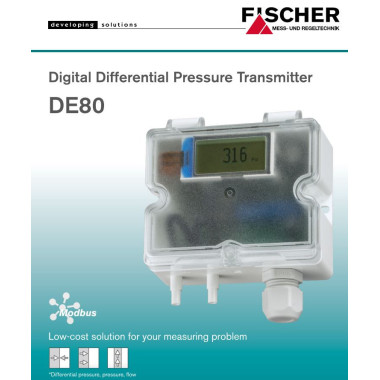

El Fischer DE80 es un transmisor digital de presión diferencial diseñado para medir sobrepresión, depresión y presión diferencial en aire y gases neutros. Su campo de aplicación incluye sistemas HVAC, ventilación, climatización, supervisión de filtros, salas limpias, automatización de edificios y medición indirecta de caudal de aire.

El equipo utiliza un elemento sensor piezorresistivo con membrana de silicio. La diferencia entre las presiones aplicadas a las conexiones positiva y negativa provoca una deformación de la membrana, que la electrónica convierte en una señal analógica o en un valor digital mediante RS485 Modbus RTU, según la versión seleccionada.

La familia DE80 está disponible en versiones de 2 y 3 hilos, con o sin display gráfico, y puede incorporar un contacto conmutado ajustable. Sus rangos configurables, la corrección de cero y la posibilidad de aplicar extracción de raíz cuadrada facilitan su adaptación a diferentes instalaciones de presión diferencial y control de caudal.

Especificaciones Principales: Transmisor de Presión Diferencial Fischer DE80

Funciones de Configuración y Diagnóstico del Fischer DE80

• Selección de rangos: cada rango básico permite configurar diferentes escalas de medida para adaptar el transmisor a la aplicación.
• Ajuste de cero: botón integrado para corregir el desplazamiento del punto cero durante la puesta en marcha.
• Extracción de raíz cuadrada: permite linealizar la relación entre presión diferencial y caudal cuando se utiliza con elementos primarios de medida.
• Atenuación de señal: facilita la estabilización de la lectura en procesos con fluctuaciones de presión.
• Contacto de alarma opcional: permite señalizar ensuciamiento de filtros o desviaciones de presión sin necesidad de incorporar un controlador externo.
• Modbus RTU opcional: facilita la conexión con PLC, sistemas BMS, SCADA y redes de automatización de edificios.

Aplicaciones Industriales: Medición de Presión Diferencial con el DE80

Supervisión de filtros en sistemas HVAC

El DE80 permite medir la caída de presión a ambos lados de un filtro para detectar progresivamente su ensuciamiento. Esta información puede utilizarse para generar una alarma, programar el mantenimiento o regular el funcionamiento de ventiladores y sistemas de extracción.

Salas limpias y laboratorios

La medición de presiones positivas o negativas permite verificar la cascada de presión entre salas, esclusas y zonas clasificadas. El transmisor puede integrarse en un sistema BMS o SCADA mediante señal analógica o comunicación Modbus RTU.

Control de ventiladores y convertidores de frecuencia

La señal del DE80 puede utilizarse para regular la velocidad de un ventilador mediante un variador de frecuencia, manteniendo una presión o un caudal de aire constante y mejorando la eficiencia energética de la instalación.

Medición de caudal de aire

Combinado con tubos Pitot, placas de orificio, diafragmas u otros elementos primarios, el transmisor mide la presión diferencial generada por el flujo. La función de extracción de raíz cuadrada permite obtener una señal proporcional al caudal.

Automatización de edificios e instalaciones técnicas

Su formato compacto, las diferentes señales de salida y la comunicación RS485 convierten al DE80 en una solución adecuada para instalaciones de climatización, ventilación, extracción, filtración y gestión energética de edificios industriales o terciarios.

Ventajas del Transmisor Fischer DE80

• Medición de presión diferencial, sobrepresión y depresión con un único equipo.
• Versiones con señal analógica, lazo de 2 hilos o comunicación Modbus RTU.
• Display gráfico y contacto de alarma disponibles según configuración.
• Rangos configurables para reducir el número de referencias necesarias.
• Corrección sencilla del cero durante la puesta en marcha.
• Función de raíz cuadrada para aplicaciones de medición de caudal.
• Diseño compacto, robusto, libre de silicona y sin mantenimiento.
• Adecuado para integración en PLC, SCADA, BMS y sistemas de automatización.

Cómo Seleccionar el Fischer DE80 Adecuado

Para configurar correctamente el transmisor de presión diferencial DE80 es necesario definir los siguientes datos de aplicación:

• Rango mínimo y máximo de presión diferencial.
• Medición unidireccional o bidireccional.
• Tipo de salida requerido: 4–20 mA, 0–10 V, 2–10 V o Modbus RTU.
• Alimentación disponible y preferencia por conexión de 2 o 3 hilos.
• Necesidad de display local.
• Necesidad de un contacto de alarma.
• Aplicación: filtro, sala limpia, ventilador, caudal de aire o control de presión.
• Diámetro y longitud de los tubos de presión.
• Temperatura ambiente y condiciones de instalación.

Distribuidor Fischer para Soluciones de Presión Diferencial

Garma Electrónica suministra y asesora sobre transmisores de presión diferencial Fischer para sistemas HVAC, filtración industrial, salas limpias, automatización de edificios y control de procesos.

Podemos ayudarle a seleccionar el rango, la salida eléctrica y la versión más adecuada del Fischer DE80, así como valorar alternativas de la gama Fischer cuando la aplicación requiera mayor precisión, contactos adicionales, IO-Link, certificación ATEX u otras funciones avanzadas.

Consúltenos las condiciones de su aplicación para definir la configuración correcta.
