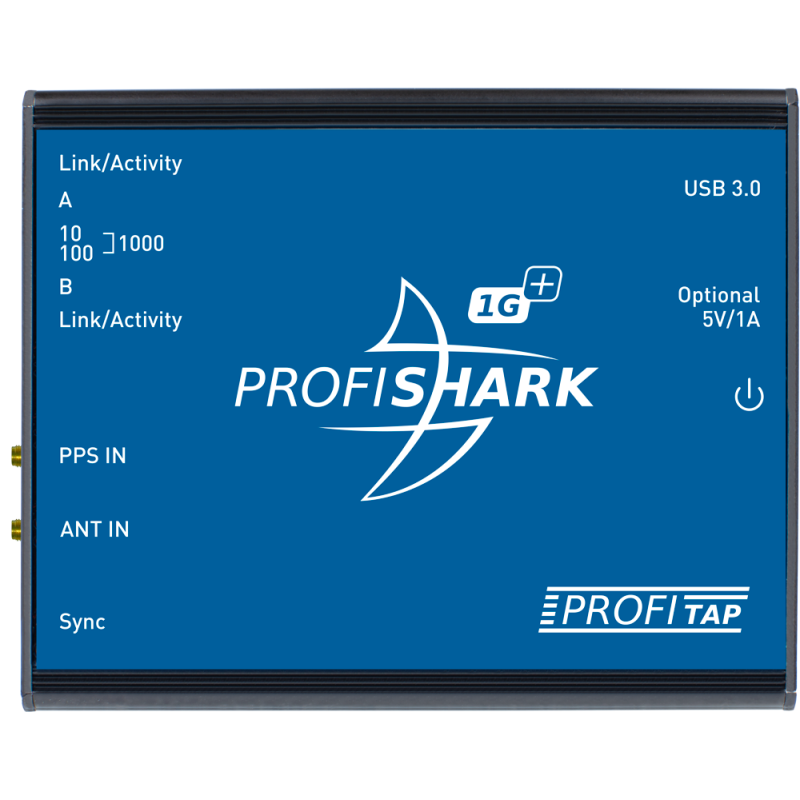

ProfiShark 1G+ – TAP Ethernet portátil GPS/PPS
C1AP-1G2
ProfiShark 1G+: captura el tráfico Ethernet de enlaces 10/100/1000 Mb/s con conexiones RJ45, para investigar problemas de comunicación en máquinas y redes industriales. Su sincronización GPS/GLONASS y PPS permite correlacionar capturas realizadas en varios puntos con una referencia temporal común. Captura USB y análisis con Wireshark. Asesoramiento técnico de Garma.
.svg)
¿Tienes dudas? Si tienes alguna duda con este producto ponte en contacto con nosotros.
ProfiShark 1G+ de Profitap captura el tráfico Ethernet de enlaces 10/100/1000 Mb/s con conexiones RJ45, para investigar problemas de comunicación en máquinas y redes industriales.
Su sincronización GPS/GLONASS y PPS permite correlacionar capturas realizadas en varios puntos con una referencia temporal común.
Características Clave
- Hardware timestamping de 8 ns de resolución: registra la llegada de los paquetes para analizar intervalos, latencia y jitter. La resolución no equivale a la precisión de sincronización entre equipos.
- Captura de tramas: conserva etiquetas, encapsulados y tramas con errores CRC/FCS para un análisis más completo que el de una tarjeta de red convencional.
- Acceso transparente: ProfiShark y el PC de captura no aparecen como nodos de la red monitorizada.
- ProfiShark Manager y Wireshark: configuración, estadísticas y captura a disco; análisis posterior con Wireshark u otras herramientas de paquetes.
- Packet slicing: limita los bytes guardados de cada paquete cuando la aplicación permite reducir el volumen de almacenamiento.
- GPS/GLONASS y PPS: timestamping UTC y sincronización PPS de entrada/salida para comparar trazas de distintos puntos.
Especificaciones Principales
| Velocidad del enlace | 10/100/1000 Mb/s |
|---|---|
| Conexiones de red | 2 × RJ45 |
| Hardware timestamping | 8 ns de resolución |
| Conexión al ordenador | USB 3.0 |
| Alimentación | USB 3.0 / entrada opcional 5 VDC |
| GPS/PPS | 1 × SMA GPS/GLONASS + 1 × SMA PPS |
| Filtrado avanzado por hardware | No; packet slicing disponible |
| PoE passthrough | Sí |
| Dimensiones (ancho × fondo × alto) | 105 × 124 × 26 mm |
| Ordenador de captura | Procesador de doble núcleo, 4 GB RAM y USB 3.0; dimensionar almacenamiento según tráfico |
| Sistemas operativos | Windows, Linux, macOS; comprobar drivers para la versión utilizada |
Condiciones de captura y continuidad del enlace
El bypass conecta directamente los equipos ante pérdida de alimentación. La conmutación puede producir una interrupción aproximada de 1–2 segundos; no debe confundirse con continuidad sin corte. Una alimentación de 5 VDC puede evitar la conmutación al desconectar USB.
Aplicaciones y Beneficios
- Mantenimiento y puesta en marcha: registra intercambios entre PLC, HMI, switches y otros equipos para investigar pérdidas de comunicación o comportamientos intermitentes.
- Correlación entre puntos: compara trazas sincronizadas para estudiar el recorrido de una comunicación y los tiempos entre capturas.
- Captura prolongada: utiliza almacenamiento y un NAS compatible para registrar incidencias esporádicas; comprobar capacidad, plataforma y drivers.
- Sectores: maquinaria OEM, alimentación, automoción, agua y energía; seleccionar el punto de captura según la arquitectura IT/OT.
¿Cómo se instala?
Prepara el ordenador con ProfiShark Manager y los drivers correspondientes; no necesitas instalar software en PLC, HMI ni dispositivos monitorizados. La inserción in-line requiere intervenir en el enlace y planificar la conexión. Un puerto espejo o TAP ya instalado puede proporcionar otro punto de acceso, según el modelo.
¿Es el modelo adecuado para mi red?
Elige este modelo si necesitas sincronización entre capturas. Si solo capturas en un punto, consulta también la versión sin GPS/PPS.
Comparar todos los modelos ProfiShark
Información técnica del fabricante
Solicita asesoramiento a Garma Electrónica
Indícanos velocidad, cobre o fibra, punto de captura, carga de tráfico y duración prevista. Te ayudamos a seleccionar el TAP y, cuando corresponda, transceiver, TAP de fibra o almacenamiento compatible.
