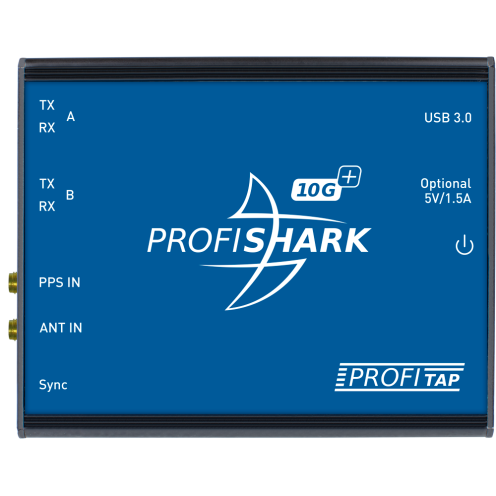

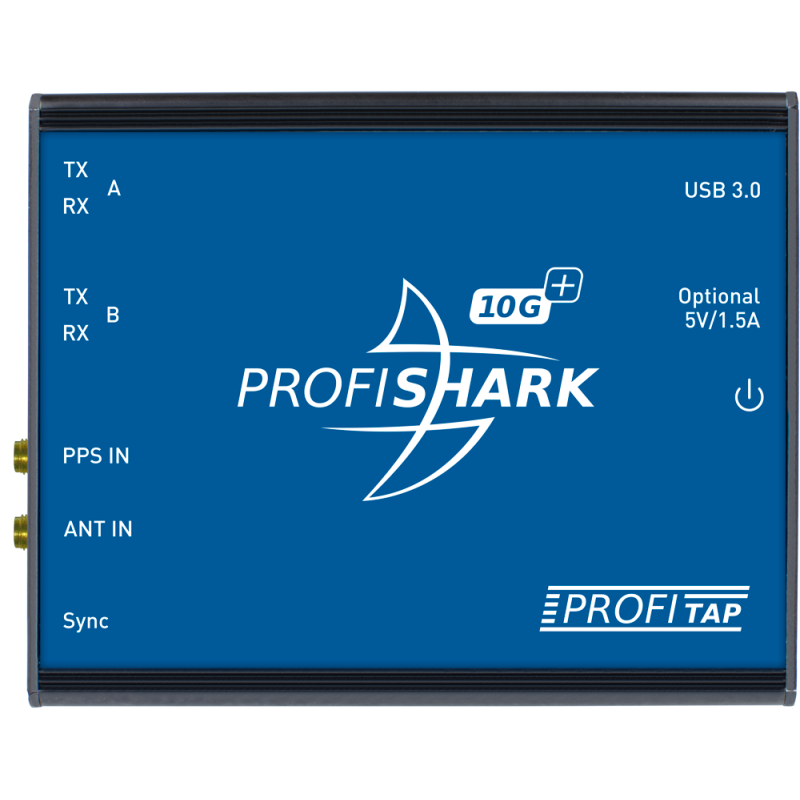

ProfiShark 10G+ – TAP Ethernet portátil GPS/PPS
C1AP-10G2
ProfiShark 10G+: captura paquetes en enlaces Ethernet de 1 y 10 Gb/s, sobre cobre o fibra mediante transceptores SFP/SFP+ compatibles. Su sincronización GPS/GLONASS y PPS permite correlacionar capturas realizadas en varios puntos con una referencia temporal común. Captura USB y análisis con Wireshark. Asesoramiento técnico de Garma.
.svg)
¿Tienes dudas? Si tienes alguna duda con este producto ponte en contacto con nosotros.
ProfiShark 10G+ de Profitap captura paquetes en enlaces Ethernet de 1 y 10 Gb/s, sobre cobre o fibra mediante transceptores SFP/SFP+ compatibles.
Su sincronización GPS/GLONASS y PPS permite correlacionar capturas realizadas en varios puntos con una referencia temporal común.
Características Clave
- Hardware timestamping de 5 ns de resolución: registra la llegada de los paquetes para analizar intervalos, latencia y jitter. La resolución no equivale a la precisión de sincronización entre equipos.
- Captura de tramas: conserva etiquetas, encapsulados y tramas con errores CRC/FCS para un análisis más completo que el de una tarjeta de red convencional.
- Acceso transparente: ProfiShark y el PC de captura no aparecen como nodos de la red monitorizada.
- ProfiShark Manager y Wireshark: configuración, estadísticas y captura a disco; análisis posterior con Wireshark u otras herramientas de paquetes.
- Filtrado por hardware: selección por tipo de paquete, MAC, IP, puertos y patrones; packet slicing para limitar los bytes guardados.
- GPS/GLONASS y PPS: timestamping UTC y sincronización PPS de entrada/salida para comparar trazas de distintos puntos.
Especificaciones Principales
| Velocidad del enlace | 1/10 Gb/s |
|---|---|
| Conexiones de red | 2 × SFP/SFP+ |
| Hardware timestamping | 5 ns de resolución |
| Conexión al ordenador | USB 3.0 |
| Alimentación | USB 3.0 / entrada opcional 5 VDC |
| GPS/PPS | 1 × SMA GPS/GLONASS + 1 × SMA PPS |
| Filtrado avanzado por hardware | Sí |
| PoE passthrough | No indicado para modelos SFP/SFP+ |
| Dimensiones (ancho × fondo × alto) | 105 × 124 × 26 mm |
| Ordenador de captura | Procesador de doble núcleo, 4 GB RAM y USB 3.0; dimensionar almacenamiento según tráfico |
| Sistemas operativos | Windows, Linux, macOS; comprobar drivers para la versión utilizada |
Condiciones de captura y continuidad del enlace
La velocidad del enlace de 10 Gb/s no es la capacidad de transferencia al PC. La salida USB 3.0 admite hasta aproximadamente 3,2 Gb/s de tráfico capturado; utiliza filtros y packet slicing para evitar sobresuscripción. Los alojamientos SFP/SFP+ necesitan alimentación: la continuidad ante pérdida de alimentación requiere un TAP de fibra externo y la configuración indicada por Profitap.
Aplicaciones y Beneficios
- Mantenimiento y puesta en marcha: registra intercambios entre PLC, HMI, switches y otros equipos para investigar pérdidas de comunicación o comportamientos intermitentes.
- Correlación entre puntos: compara trazas sincronizadas para estudiar el recorrido de una comunicación y los tiempos entre capturas.
- Captura prolongada: utiliza almacenamiento y un NAS compatible para registrar incidencias esporádicas; comprobar capacidad, plataforma y drivers.
- Sectores: maquinaria OEM, alimentación, automoción, agua y energía; seleccionar el punto de captura según la arquitectura IT/OT.
¿Cómo se instala?
Prepara el ordenador con ProfiShark Manager y los drivers correspondientes; no necesitas instalar software en PLC, HMI ni dispositivos monitorizados. La inserción in-line requiere intervenir en el enlace y planificar la conexión. Un puerto espejo o TAP ya instalado puede proporcionar otro punto de acceso, según el modelo.
¿Es el modelo adecuado para mi red?
Elige este modelo si necesitas sincronización entre capturas. Si solo capturas en un punto, consulta también la versión sin GPS/PPS.
Comparar todos los modelos ProfiShark
Información técnica del fabricante
Solicita asesoramiento a Garma Electrónica
Indícanos velocidad, cobre o fibra, punto de captura, carga de tráfico y duración prevista. Te ayudamos a seleccionar el TAP y, cuando corresponda, transceptores, TAP de fibra o almacenamiento compatible.
