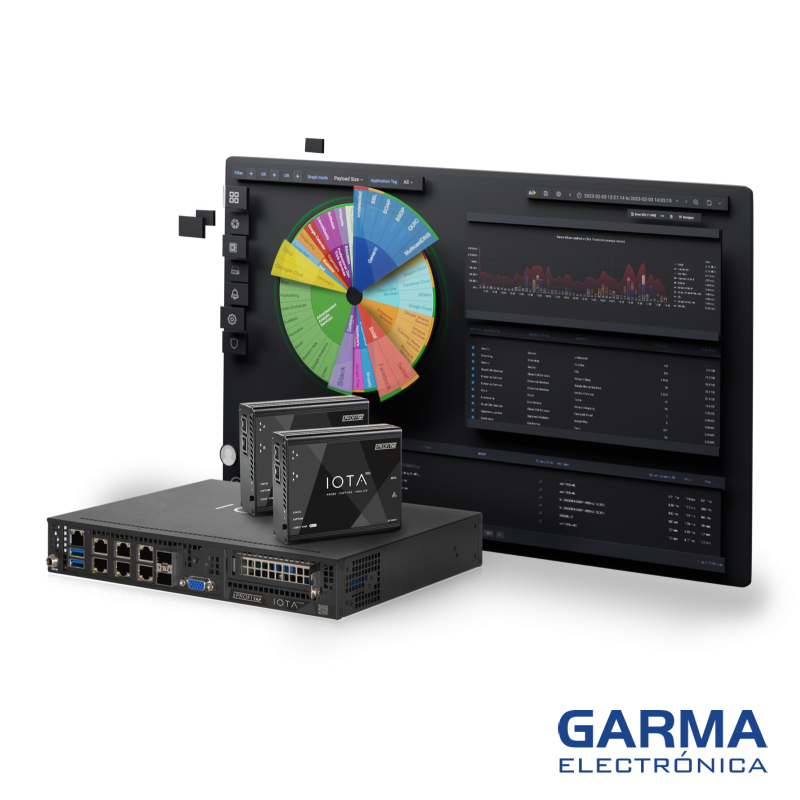

Analizador de tráfico Ethernet IOTA EDGE de Profitap

En una red industrial, muchos problemas de comunicación aparecen de forma intermitente: pérdidas de conexión entre equipos, retrasos en las respuestas, saturación de enlaces o comportamientos anómalos que desaparecen antes de que intervenga el técnico de mantenimiento.

IOTA EDGE permite registrar el tráfico en puntos estratégicos de la red y analizar posteriormente lo ocurrido, sin depender de que un ordenador de captura permanezca conectado de forma continua.

La gama incluye modelos Gigabit Ethernet con interfaces RJ45 y versiones de 10 GbE con interfaces SFP+, además de variantes con sincronización GPS/PPS para correlacionar capturas realizadas en distintos puntos de una instalación.

Características Clave

• Captura de tráfico Ethernet con TAP integrado: funcionamiento in-line o mediante dos entradas SPAN para recibir tráfico duplicado desde switches compatibles.
• Almacenamiento local y análisis retrospectivo: registro de paquetes en SSD para investigar incidencias después de producirse.
• Dashboards de análisis: visualización de dispositivos, flujos, aplicaciones, ancho de banda y actividad de la red.
• Timestamping por hardware: marcas temporales de alta resolución para estudiar la secuencia de los paquetes.
• Sincronización avanzada: los modelos IOTA 1G+ y 10G+ incorporan conexiones GPS/PPS.
• Filtrado de tráfico: selección de paquetes para reducir el volumen de información almacenada y facilitar el diagnóstico.
• Gestión mediante navegador: consulta de capturas y herramientas de análisis a través de una interfaz web.

Especificaciones Principales

Comparativa de modelos IOTA EDGE

La selección del equipo depende principalmente de la velocidad del enlace, el tipo de conexión, la capacidad de almacenamiento y la necesidad de sincronización temporal.

Las opciones de alimentación y almacenamiento dependen de la variante. Los modelos 10G con SFP+ no proporcionan bypass ante pérdida de alimentación. La duración efectiva de las capturas depende del volumen de tráfico y de la configuración del equipo.

Variante IOTA 1G con conectores M12

Para instalaciones industriales que utilizan conexiones Ethernet M12, Profitap ofrece una variante del IOTA 1G con dos conectores M12 hembra de codificación X, en lugar de los puertos RJ45 del modelo estándar.

Esta versión incorpora 2 TB de almacenamiento SSD, frente a 1 TB del IOTA 1G con RJ45, y mantiene las funciones de captura y análisis de tráfico Gigabit Ethernet de la gama.

La elección entre RJ45 y M12 dependerá del tipo de conexión y de las condiciones de instalación.

¿Qué modelo IOTA EDGE elegir?

• IOTA 1G: para enlaces Ethernet de 10/100/1000 Mbps con RJ45. Disponible también en variante con conectores M12. Ver IOTA 1G.
• IOTA 1G+: para redes Gigabit que requieren sincronización GPS/PPS, SSD extraíble o alimentación PoE+ por el puerto de gestión.
• IOTA 10G: para enlaces Ethernet de 1/10 Gbps mediante interfaces SFP+.
• IOTA 10G+: para enlaces de alta velocidad que requieren sincronización GPS/PPS y almacenamiento SSD extraíble.

Panel general

El Panel general (Overview) ofrece una primera visión del tráfico registrado: qué dispositivos se comunican entre sí, cuánto tráfico intercambian y cómo evoluciona la actividad de la red.

Su diagrama de comunicaciones permite identificar los equipos con mayor actividad y visualizar las relaciones entre diferentes direcciones IP. Al seleccionar una dirección, el panel aplica un filtro para centrarse en las comunicaciones asociadas.

Los gráficos de ancho de banda y número de nuevos flujos ayudan a localizar periodos de actividad anómala. Es posible seleccionar un intervalo temporal concreto para profundizar en el análisis.

Aplicación industrial: cuando se produce una incidencia intermitente, el técnico puede consultar el tráfico del periodo afectado, identificar los equipos implicados y determinar qué comunicaciones requieren una investigación más detallada.

Panel de descripción general de la aplicación

El Panel de descripción general de la aplicación (Application Overview) complementa la información del Panel general.

Mientras que el primero muestra qué equipos se comunican, este panel permite estudiar qué aplicaciones y servicios intervienen en esas comunicaciones.

El tráfico se organiza por tipos de aplicación y aplicaciones identificadas. Los gráficos permiten consultar diferentes métricas, como latencia, número de flujos y volumen de datos transmitidos.

Esta información ayuda a localizar servicios que consumen una cantidad elevada de ancho de banda, identificar comunicaciones inesperadas y detectar posibles problemas de rendimiento de las aplicaciones.

Aplicación industrial: en una infraestructura donde conviven sistemas de supervisión, estaciones de ingeniería, servidores y equipos industriales, este panel ayuda a comprender cómo se distribuye el tráfico entre aplicaciones y a seleccionar las comunicaciones que conviene investigar.

Aplicaciones y Beneficios

Diagnóstico de fallos intermitentes en redes industriales

Las pérdidas esporádicas de comunicación entre PLC, HMI, sistemas SCADA y otros equipos conectados a Ethernet pueden ser difíciles de reproducir.

IOTA EDGE permite registrar tráfico en un punto de la red y consultar posteriormente las comunicaciones del periodo en el que se produjo la incidencia. Esto facilita investigar errores de comunicación, conexiones fallidas y cambios inesperados en el comportamiento del tráfico.

Análisis de tráfico Modbus TCP y comunicaciones IT/OT

En instalaciones que utilizan Modbus TCP, el dashboard específico de IOTA permite visualizar la distribución temporal de los mensajes y los clientes y servidores que participan en las comunicaciones.

Para otros protocolos industriales, como PROFINET RT, PROFINET IRT o tecnologías TSN, debe distinguirse entre la capacidad de capturar tramas Ethernet y la disponibilidad de funciones específicas de decodificación y análisis. Estas últimas requieren una validación adicional según el protocolo y el tipo de diagnóstico.

Investigación de saturaciones y picos de tráfico

Los gráficos de ancho de banda, flujos y actividad de la red permiten localizar periodos de tráfico elevado que podrían estar relacionados con problemas de rendimiento.

El análisis histórico resulta útil cuando los síntomas aparecen durante intervalos breves o fuera del horario habitual de mantenimiento.

Supervisión y diagnóstico de instalaciones remotas

IOTA EDGE puede instalarse en puntos estratégicos para disponer de tráfico registrado que pueda consultarse posteriormente mediante su interfaz de gestión.

Esta posibilidad facilita las investigaciones en instalaciones donde no siempre hay personal técnico presente. El acceso remoto debe configurarse de acuerdo con las políticas de seguridad de la red industrial.

Correlación temporal entre distintos puntos de la red

Los modelos IOTA 1G+ y 10G+ incorporan sincronización GPS/PPS para aplicaciones que necesitan comparar eventos registrados en diferentes segmentos.

Esta función puede ayudar a estudiar el orden temporal de las comunicaciones y localizar dónde se manifiesta una incidencia. Para obtener resultados fiables, los equipos deben estar sincronizados con una referencia adecuada.

Selecciona el modelo IOTA EDGE adecuado para tu instalación

En Garma Electrónica te ayudamos a seleccionar el equipo según la velocidad y el medio físico del enlace, la topología de red, la duración de captura requerida y las necesidades de análisis.

Para dimensionar correctamente una solución es importante conocer el tráfico esperado, los protocolos utilizados y si la captura debe realizarse en línea o desde un puerto de monitorización.
