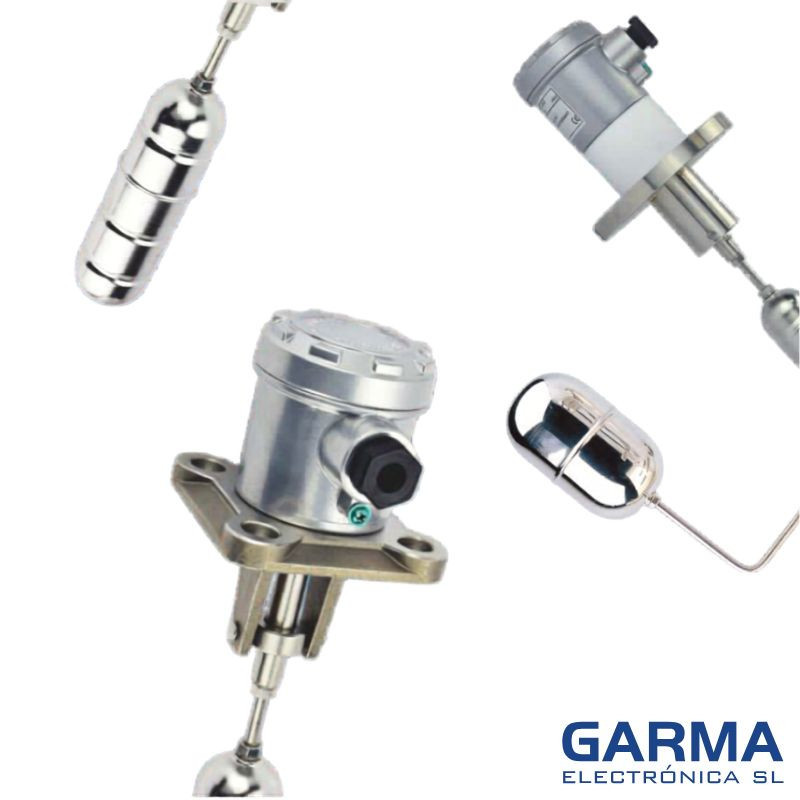

Interruptor de nivel magnético lateral con brida New-Flow LT206Hk
LT206
El New-Flow LT206H es un interruptor de nivel magnético de montaje lateral con conexión por brida, diseñado para la detección puntual de nivel en depósitos y tanques de líquidos.
Su flotador acciona un microinterruptor con contacto conmutado SPDT mediante un mecanismo magnético. Incorpora un dispositivo de prueba manual, accesorio de testeo para comprobar el funcionamiento del mecanismo de conmutación.
Dispone de envolvente IP65, conexiones de proceso con brida de 2½", 3" o 4" y diferentes opciones de material y clasificación de brida, según la referencia seleccionada.
Aplicaciones: detección de nivel alto o bajo, alarmas de nivel y control de llenado o vaciado mediante sistemas de automatización compatibles.
.svg)
¿Tienes dudas? Si tienes alguna duda con este producto ponte en contacto con nosotros.
Interruptor de nivel magnético lateral New-Flow LT206H con brida
NEW-FLOW LT206H | CONTROL DE NIVEL INDUSTRIAL HORIZONTAL
Detección puntual de nivel en depósitos y tanques mediante flotador magnético, montaje lateral con brida y dispositivo de prueba manual.
El New-Flow LT206H es un interruptor de nivel de flotador magnético para instalación horizontal o lateral. Está diseñado para detectar el nivel de líquidos en depósitos y tanques mediante un mecanismo de flotador que acciona un microinterruptor eléctrico.
Cuando el nivel del líquido sube o baja, el flotador se desplaza y transmite el movimiento a un mecanismo magnético que conmuta el contacto del microinterruptor. De esta forma, el equipo proporciona una señal discreta de nivel que puede utilizarse en sistemas de alarma o control industrial.
El LT206H incorpora un dispositivo de prueba manual y se suministra con conexión al proceso mediante brida. Existen diferentes opciones de tamaño, clasificación y material de brida para adaptar el equipo a los requisitos de la instalación.
Características Clave
Montaje lateral con brida
Instalación horizontal en la pared del depósito o tanque.
Flotador magnético
Detección puntual del nivel mediante accionamiento magnético de un microinterruptor.
Contacto conmutado SPDT
Contacto común, normalmente abierto y normalmente cerrado para integración eléctrica.
Dispositivo de prueba| Accesorio de testeo
Mecanismo manual para comprobar la conmutación del interruptor.
Especificaciones Principales
| Característica | Especificación |
|---|---|
| Fabricante | New-Flow |
| Modelo | LT206H |
| Principio de funcionamiento | Flotador con accionamiento magnético de microinterruptor |
| Tipo de medida | Detección puntual de nivel de líquidos |
| Instalación | Horizontal / lateral |
| Conexión de proceso | Brida de 2½", 3" o 4", DN50, DN 65 |
| Clasificación de brida | JIS 10K, ANSI 150 o PN10, según configuración; otras opciones bajo consulta |
| Material de brida | Acero inoxidable 316, acero inoxidable 304, acero al carbono u otras opciones bajo consulta |
| Material de envolvente | Aluminio ADC12 |
| Grado de protección | IP65 |
| Tipo de contacto | Microinterruptor SPDT, contacto conmutado |
| Capacidad del contacto | 15 A a 125/250 V AC o 480 V AC, según condiciones indicadas por el fabricante |
| Temperatura del proceso | -25 a +100 °C |
| Presión máxima indicada | 0,3 MPa (3 bar) |
| Conexión eléctrica | Rosca NPT hembra de 3/4", para cable de Ø10 mm |
| Densidad relativa del líquido | ≥ 0,7; opción para densidades inferiores bajo consulta |
| Accesorio Testeo | Incluido |
Los materiales, la conexión y la clasificación de brida dependen del código de pedido. Verificar la compatibilidad química de las partes en contacto con el líquido, las condiciones de presión y temperatura y las dimensiones de montaje antes de seleccionar la referencia.
Aplicaciones Industriales y Beneficios
Detección de nivel alto en depósitos
El LT206H puede utilizarse para detectar la llegada del líquido a un punto determinado del depósito y transmitir una señal de conmutación al sistema de control. La lógica de alarma o actuación debe configurarse según la instalación.
Detección de nivel bajo
La conmutación del flotador también permite supervisar el descenso del líquido hasta un nivel definido, por ejemplo para generar avisos o participar en la lógica de protección de equipos.
Control de llenado y vaciado
El contacto SPDT permite integrar el interruptor en sistemas de automatización para supervisar operaciones de llenado o vaciado. La maniobra de bombas y válvulas debe realizarse mediante los dispositivos de control y protección adecuados.
Instalaciones con conexión de proceso por brida
Las opciones de brida permiten adaptar el interruptor a diferentes conexiones de proceso. La selección debe tener en cuenta el tamaño, la clasificación de presión, el material y el espacio disponible para el movimiento del flotador.
¿Cómo funciona el interruptor de nivel lateral LT206H?
El LT206H utiliza un flotador situado en el interior del depósito. Cuando cambia el nivel del líquido, el flotador modifica su posición y acciona, mediante un mecanismo magnético, el microinterruptor situado en la envolvente exterior.
CAMBIO DEL NIVEL DEL LÍQUIDO
↓
MOVIMIENTO DEL FLOTADOR
↓
ACCIONAMIENTO MAGNÉTICO
↓
CONMUTACIÓN DEL CONTACTO SPDT
↓
SEÑAL DE NIVEL AL SISTEMA DE CONTROL
El equipo proporciona una señal de nivel puntual, no una medida continua de altura o volumen. Para una aplicación con varios puntos de detección deben definirse los interruptores y la lógica de control necesarios.
Selección del modelo New-Flow LT206H
Para identificar el código de pedido adecuado es necesario definir:
- Instalación lateral LT206H.
- Tamaño de conexión: brida de 2½", 3" o 4".
- Clasificación de brida: JIS 10K, ANSI 150, PN10 u otra opción disponible.
- Material de brida y compatibilidad con el líquido de proceso.
- Densidad relativa, presión y temperatura del líquido.
- Espacio interior disponible para el movimiento del flotador.
Ventajas de Comprar en Garma Electrónica
En Garma Electrónica suministramos soluciones de instrumentación industrial para medición y control de nivel de líquidos, automatización de depósitos y supervisión de procesos.
Podemos ayudarle a seleccionar el interruptor de nivel New-Flow adecuado según el tipo de líquido, las condiciones de proceso, la conexión mecánica y la función de control requerida.
Solicite presupuesto para New-Flow LT206H
Aplicaciones Navales y Documentación de Homologación
El New-Flow LT206H es un interruptor magnético de nivel de montaje lateral con brida, adecuado para aplicaciones de detección puntual de nivel de líquidos en depósitos industriales y sistemas de a bordo, siempre que la configuración seleccionada cumpla los requisitos de la instalación.
La documentación de aprobación naval del fabricante incluye referencias a la familia LT206H/LT206V. Para proyectos sujetos a los requisitos de ABS (American Bureau of Shipping) o Bureau Veritas, Garma Electrónica puede consultar la documentación aplicable y verificar su alcance para el equipo solicitado.
La aceptación del interruptor en un proyecto naval concreto depende de la vigencia y condiciones de los certificados, de la configuración suministrada y de los requisitos establecidos por la sociedad de clasificación y el proyecto.
New-Flow España | Contacto Técnico y Comercial: Garma Electrónica
Garma Electrónica es su contacto en España para consultas técnicas y comerciales sobre instrumentación New-Flow, incluyendo interruptores magnéticos de nivel para depósitos, instalaciones industriales y aplicaciones navales.
Ayudamos a seleccionar la referencia adecuada según el líquido, su densidad, la presión y temperatura de servicio, el tamaño y clasificación de la brida, los materiales y los requisitos documentales del proyecto.
Solicite presupuesto a Garma Electrónica para el interruptor de nivel lateral New-Flow LT206H y consulte la documentación técnica y naval disponible para su aplicación.
Indíquenos el líquido, su densidad, la presión y temperatura de trabajo, el tamaño y clasificación de la brida y la función de nivel alto o bajo que necesita detectar.
Garma Electrónica | Asesoramiento técnico y suministro de instrumentación de nivel industrial.
