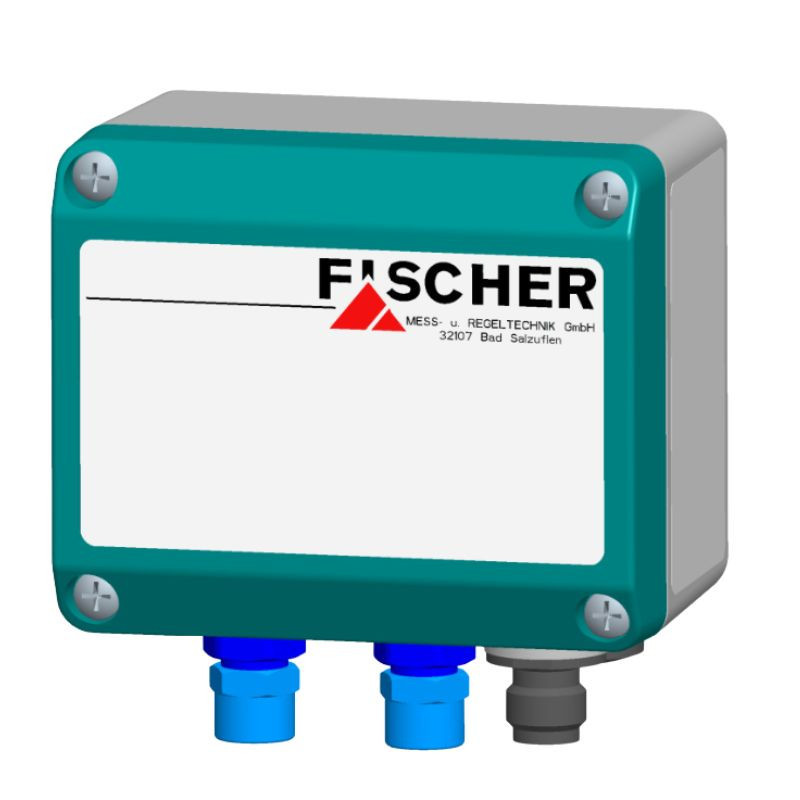

Transmisor de Baja Presión Diferencial DE23 para Salas Limpias | Fischer

Características Clave: Transmisor de Baja Presión Diferencial Fischer DE23

El Fischer DE23 es un transmisor de baja presión diferencial desarrollado para medir con estabilidad pequeñas sobrepresiones, depresiones y diferencias de presión en aire y gases neutros no corrosivos.

Sus rangos de medida comienzan en 0…25 Pa y alcanzan hasta 0…1000 Pa. También está disponible con rangos bidireccionales para aplicaciones donde la presión puede variar en ambos sentidos respecto al punto de referencia.

El DE23 puede configurarse con uno o dos canales de medida independientes, permitiendo supervisar dos puntos de presión diferencial mediante un único equipo. Cada canal dispone de las mismas características técnicas y puede incorporar su propia salida analógica.

El principio de medida se basa en una célula capacitiva fabricada mediante tecnología de silicio y vidrio. Las variaciones de presión producen cambios de capacidad que la electrónica transforma en una señal analógica industrial de 4–20 mA o 0–10 V.

Su estabilidad a largo plazo, elevada resistencia a sobrepresiones y funcionamiento libre de mantenimiento convierten al Fischer DE23 en una solución adecuada para salas limpias, sistemas HVAC, automatización de edificios, control de filtros y medición precisa de presión en conductos de aire.

Como distribuidor Fischer, en Garma Electrónica podemos ayudarle a seleccionar el rango, el número de canales, la señal de salida, la conexión neumática y el sistema de montaje más adecuados para su instalación.

Especificaciones Principales: Transmisor de Baja Presión Diferencial Fischer DE23

• Variable medida: presión diferencial, sobrepresión y depresión.
• Medio compatible: aire y gases neutros no corrosivos.
• Rangos unidireccionales: 0…25 Pa, 0…50 Pa, 0…100 Pa, 0…250 Pa, 0…500 Pa y 0…1000 Pa.
• Rangos bidireccionales: ±25 Pa, ±50 Pa, ±100 Pa y ±250 Pa.
• Rango asimétrico disponible: −20…+80 Pa.
• Número de canales: versiones de uno o dos canales.
• Principio de medida: célula capacitiva de silicio y vidrio.
• Salida de corriente: 4–20 mA, conexión de 2 hilos.
• Salida de tensión: 0–10 V, conexión de 3 hilos.
• Precisión: desviación de la característica del 1 % del fondo de escala.
• Repetibilidad: 0,1 % del fondo de escala.
• Estabilidad a largo plazo: ≤0,5 % del fondo de escala por año.
• Tiempo de respuesta: 250 ms.
• Presión estática máxima: 1 bar.
• Presión de rotura unilateral: 1,7 bar.
• Alimentación: 24 V DC para 4–20 mA y 24 V AC/DC para 0–10 V.
• Temperatura ambiente: −10 a +60 °C.
• Temperatura del medio: −10 a +60 °C.
• Protección: IP65 según EN 60529.
• Conexión eléctrica: conector M12, 4 polos, codificación A.
• Conexiones neumáticas: racor roscado o conexión rápida para tubo de 6/4 mm u 8/6 mm.
• Montaje: fijación posterior, montaje mural o montaje sobre carril mediante adaptador.
• Material de carcasa: poliamida PA 6.6.
• Mantenimiento: equipo libre de mantenimiento.

Aplicaciones y Beneficios: Transmisor de Baja Presión Diferencial Fischer DE23

Control de presión en salas limpias

El DE23 permite medir pequeñas diferencias de presión entre salas, pasillos, esclusas y zonas de producción controlada. Esto facilita la supervisión de cascadas de presión destinadas a evitar la entrada o salida no deseada de partículas y contaminantes.

Automatización de edificios y sistemas HVAC

Su capacidad para medir desde 25 Pa permite controlar presiones muy bajas en instalaciones de ventilación, climatización y automatización de edificios. La señal analógica puede conectarse a un PLC, regulador, sistema BMS o equipo de adquisición de datos.

Monitorización de filtros

La medición de la caída de presión a ambos lados de un filtro permite detectar progresivamente su grado de ensuciamiento. De esta forma se puede planificar el mantenimiento y evitar sustituciones prematuras o pérdidas excesivas de eficiencia.

Medición precisa en conductos de aire

El transmisor puede utilizarse para medir presión estática, depresión o presión diferencial en conductos de aire, sistemas de extracción y redes de ventilación donde se requiera una señal analógica estable.

Control de quemadores y hornos

El DE23 es adecuado para medir depresión en quemadores y controlar la circulación de aire en hornos industriales, ayudando a mantener condiciones estables de combustión, extracción y funcionamiento.

Ventajas de las versiones de dos canales

La versión de dos canales permite controlar dos filtros, dos salas o dos puntos de presión diferencial con un único transmisor. Esto puede reducir espacio de instalación, cableado y número de equipos necesarios en el cuadro de control.

Estabilidad y bajo mantenimiento

La célula capacitiva proporciona una medición estable de bajas presiones, con buena repetibilidad y baja deriva a largo plazo. Su diseño resistente a sobrepresiones y libre de mantenimiento resulta especialmente apropiado para instalaciones que requieren funcionamiento continuo.

Selección del Fischer DE23

Para configurar correctamente el transmisor deben definirse el rango de presión, si la medición es unidireccional o bidireccional, el número de canales, la salida requerida, el diámetro del tubo neumático y el tipo de montaje.

Garma Electrónica ofrece asesoramiento técnico para seleccionar el Fischer DE23 y valorar alternativas como los transmisores DE80, DE90 o DE91 cuando la aplicación requiera display, alarmas, comunicación Modbus RTU, IO-Link o rangos de presión superiores.
