Acoplador EtherCAT Helmholz TB20 600-185-1AA11 | E/S remotas
600-185-1AA11
El Helmholz TB20 600-185-1AA11 es un acoplador de bus EtherCAT para sistemas de entradas y salidas distribuidas que permite integrar módulos periféricos TB20 en una red de automatización EtherCAT.
Dispone de 2 puertos EtherCAT RJ45 de 100 Mbps, admite hasta 64 módulos de E/S TB20 y ofrece mapeo automático de datos de proceso, soporte para CANopen over EtherCAT (CoE) y diagnóstico de módulos y canales.
Su diseño modular, la sustitución de módulos durante el funcionamiento y la configuración mediante TB20 ToolBox facilitan la instalación y el mantenimiento de sistemas de E/S remotas en maquinaria y procesos industriales.
Referencia: 600-185-1AA11 | Alimentación: 24 V DC | Fabricante: Helmholz.
.svg)
¿Tienes dudas? Si tienes alguna duda con este producto ponte en contacto con nosotros.
Acoplador de bus EtherCAT Helmholz TB20 600-185-1AA11
HELMHOLZ TB20 | E/S DISTRIBUIDAS ETHERCAT
Integre módulos de entradas y salidas remotas en redes EtherCAT para automatización de maquinaria y procesos industriales.

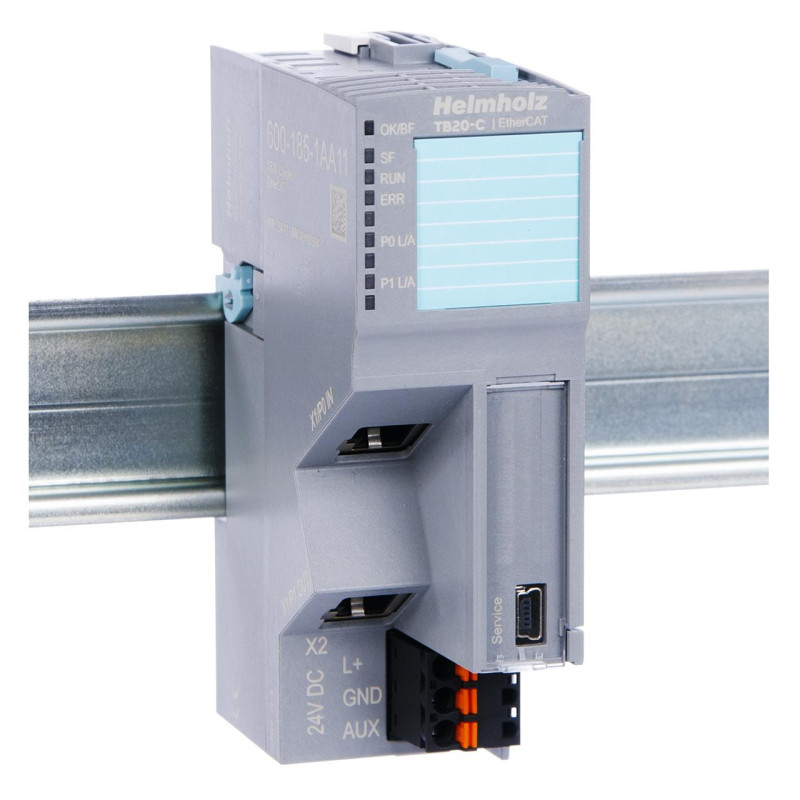

El Helmholz TB20 600-185-1AA11 es un acoplador de bus EtherCAT diseñado para conectar los módulos periféricos del sistema de E/S distribuidas TB20 con un controlador EtherCAT.
El acoplador detecta los módulos TB20 instalados y permite asignar automáticamente sus datos de entradas y salidas al mapeo EtherCAT. Admite hasta 64 módulos periféricos conectados en serie y dispone de una imagen de proceso de hasta 1.024 bytes de entradas y 1.024 bytes de salidas.
La configuración de los módulos y sus parámetros puede realizarse mediante TB20 ToolBox o a través del diccionario de objetos CANopen over EtherCAT (CoE). El equipo admite el perfil modular de dispositivos Modular Device Profile (MDP) y proporciona funciones de diagnóstico para facilitar la puesta en marcha y el mantenimiento.
Características Clave
Conectividad EtherCAT
Dos puertos RJ45 100BASE-TX a 100 Mbps, full dúplex.
Hasta 64 módulos TB20
Ampliación modular de entradas y salidas digitales, analógicas y otras funciones disponibles en la familia TB20.
Mapeo automático
Detección de módulos periféricos y asignación de datos de E/S al mapeo EtherCAT.
Mantenimiento flexible
Sustitución de módulos periféricos durante el funcionamiento y diagnóstico de módulos y canales.
Especificaciones Principales
| Característica | Especificación |
|---|---|
| Fabricante | Helmholz |
| Referencia | 600-185-1AA11 |
| Familia | TB20-C, sistema de E/S distribuidas |
| Función | Acoplador de bus EtherCAT para módulos periféricos TB20 |
| Protocolo | EtherCAT según IEC 61158 |
| Interfaz EtherCAT | 2 × RJ45, 100BASE-TX, 100 Mbps full dúplex |
| Módulos periféricos | Hasta 64 módulos TB20 conectados en serie |
| Imagen de proceso | Hasta 1.024 bytes de entradas y 1.024 bytes de salidas |
| Funciones EtherCAT | CoE, MDP, SDO Info, Complete Access y mapeo automático de datos de proceso |
| Configuración | TB20 ToolBox o diccionario de objetos CoE |
| Interfaz de servicio | Mini-USB, USB 1.1 Full Speed |
| Alimentación | 24 V DC nominales; rango 18–28 V DC |
| Temperatura de funcionamiento | 0 a +60 °C |
| Grado de protección | IP20 |
| Dimensiones | 73 × 35 × 110 mm (profundidad × anchura × altura) |
| Marcado y homologaciones | CE; consultar estado de UL para la referencia y versión suministradas |
Datos técnicos correspondientes a la referencia 600-185-1AA11. La compatibilidad de módulos, los requisitos de alimentación y las condiciones de instalación deben verificarse para la configuración TB20 completa.
Aplicaciones y Beneficios
E/S remotas EtherCAT para fabricantes de maquinaria
El acoplador TB20 EtherCAT permite distribuir las entradas y salidas de una máquina y conectarlas a un controlador EtherCAT. Su arquitectura modular facilita adaptar el número y tipo de señales a las necesidades de cada equipo.
Ampliación de entradas y salidas en líneas de producción
La posibilidad de conectar hasta 64 módulos periféricos permite configurar estaciones de E/S con diferentes señales digitales y analógicas, según los módulos TB20 seleccionados y los límites eléctricos del sistema.
Puesta en marcha y diagnóstico
El software TB20 ToolBox permite configurar los módulos y sus parámetros, así como realizar funciones de diagnóstico y comprobación de E/S. También es posible trabajar con el diccionario de objetos CoE.
Mantenimiento de sistemas modulares
Los módulos periféricos TB20 pueden sustituirse durante el funcionamiento conforme a las instrucciones del fabricante. Esta característica facilita determinadas tareas de mantenimiento sin desmontar toda la estación de E/S.
¿Qué se necesita para configurar una estación TB20 EtherCAT?
El acoplador 600-185-1AA11 es el elemento de comunicación de la estación. Para disponer de un sistema TB20 operativo se necesita, además, al menos un módulo periférico TB20 compatible.
CONTROLADOR ETHERCAT
↓
ACOPLADOR TB20 600-185-1AA11
↓
MÓDULOS PERIFÉRICOS TB20
Entradas y salidas seleccionadas para la aplicación
↓
SENSORES Y ACTUADORES
Importante: el acoplador no incorpora por sí solo los canales de entradas y salidas necesarios para la aplicación. Los módulos periféricos deben seleccionarse por separado y pertenecer al sistema TB20 compatible. No deben combinarse módulos de E/S de otros fabricantes como si fueran módulos de la estación TB20.
Ventajas de Comprar en Garma Electrónica
En Garma Electrónica suministramos soluciones Helmholz para automatización industrial, comunicaciones y sistemas de E/S distribuidas.
Podemos ayudarle a definir una estación TB20 EtherCAT completa, seleccionando el acoplador, los módulos de entradas y salidas, los accesorios y la documentación de configuración necesarios para su aplicación.
¿Necesita configurar una estación de E/S EtherCAT?
Indíquenos el controlador EtherCAT utilizado, el número y tipo de señales, las necesidades de alimentación y la cantidad de estaciones previstas.
Garma Electrónica | Suministro y asesoramiento técnico en soluciones Helmholz TB20.
