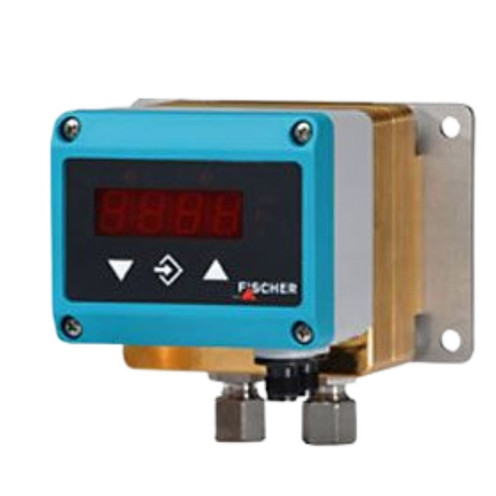

Transmisor de Presión Diferencial DE58 para Nivel en Gases Criogénicos | Fischer

Características Clave: Transmisor de Presión Diferencial Fischer DE58

El Fischer DE58 es un transmisor e interruptor digital de presión diferencial desarrollado especialmente para la medición y supervisión de nivel en depósitos de gases técnicos licuados y fluidos criogénicos.

El instrumento permite medir sobrepresión, depresión y presión diferencial en medios líquidos y gaseosos compatibles con sus materiales. En aplicaciones criogénicas, el nivel del depósito se determina a partir de la presión hidrostática generada por la columna de líquido.

El DE58 está especialmente indicado para depósitos de nitrógeno líquido, oxígeno líquido, argón líquido y dióxido de carbono licuado, así como para instalaciones de almacenamiento y distribución de gases técnicos.

Su sistema de medida mediante membrana ofrece una construcción robusta, una elevada resistencia a sobrepresiones y un funcionamiento libre de desgaste. La captación inductiva transforma el desplazamiento de la membrana en una señal eléctrica proporcional al valor medido.

El equipo incorpora indicación digital y funciones de conmutación para supervisar límites mínimos y máximos. Según la configuración, puede suministrarse con salida analógica para transmitir el valor de presión diferencial o nivel a un PLC, indicador remoto, registrador o sistema SCADA.

Entre sus posibilidades de configuración se incluyen la selección de unidades, el ajuste del punto cero, la ampliación o inversión de la característica y la adaptación mediante una tabla de hasta 30 puntos. La parametrización avanzada y la documentación del punto de medida pueden realizarse mediante el adaptador Fischer EU03.

Como distribuidor de Fischer, en Garma Electrónica recomendamos el DE58 para aplicaciones donde se necesita combinar medición de nivel, indicación local, transmisión analógica y alarmas en un único instrumento robusto para depósitos criogénicos.

Especificaciones Principales: Transmisor de Presión Diferencial Fischer DE58

• Variable medida: presión diferencial, sobrepresión y depresión.
• Aplicación principal: medición de nivel en depósitos de gases técnicos licuados y fluidos criogénicos.
• Medios: líquidos y gases compatibles con los materiales del instrumento.
• Rangos de medida: desde 160 mbar hasta 600 mbar, según versión.
• Principio de medida: sistema de membrana con captación inductiva sin desgaste.
• Indicación: display digital LED de 3½ dígitos.
• Salidas binarias: contactos de conmutación configurables para señalización de límites.
• Salida analógica: disponible según configuración para transmisión continua del valor medido.
• Unidades: unidades de presión seleccionables.
• Acondicionamiento de señal: ampliación, inversión y desplazamiento de la característica.
• Linealización: tabla configurable de hasta 30 puntos.
• Configuración: manejo local y parametrización avanzada mediante adaptador Fischer EU03.
• Diseño: robusto y resistente a sobrepresiones.
• Mantenimiento: captación inductiva sin desgaste y funcionamiento libre de mantenimiento.
• Integración: conexión con PLC, indicadores remotos, sistemas de alarma y plataformas SCADA.

Aplicaciones y Beneficios: Transmisor de Presión Diferencial Fischer DE58

Medición de Nivel en Depósitos Criogénicos

El DE58 calcula indirectamente el nivel del líquido a partir de la presión diferencial generada por la columna de producto. Esta tecnología permite realizar una medición continua sin introducir elementos móviles dentro del depósito.

Para configurar correctamente el rango deben considerarse la altura útil del depósito y la densidad del gas licuado, ya que la presión hidrostática varía en función de ambos parámetros.

Depósitos de Nitrógeno, Oxígeno, Argón y CO₂

El transmisor es adecuado para controlar el contenido de depósitos y minitanques utilizados para almacenar N₂, O₂, Ar y CO₂ licuados. La indicación local permite comprobar el nivel directamente en la instalación, mientras que las salidas eléctricas facilitan su supervisión remota.

Alarmas de Nivel Mínimo y Máximo

Las salidas de conmutación pueden utilizarse para generar alarmas por nivel mínimo, nivel máximo o desviaciones respecto a los límites definidos. Esto ayuda a planificar el reabastecimiento, evitar el vaciado del depósito y mejorar la disponibilidad del proceso.

Integración en PLC y Sistemas SCADA

La salida analógica opcional permite transmitir el valor continuo a un PLC, sistema de adquisición de datos o SCADA. De este modo, el usuario puede visualizar tendencias, registrar consumos y generar avisos de mantenimiento o reposición.

Instalaciones de Gases Técnicos

El DE58 puede utilizarse en instalaciones de soldadura, corte láser, inertización, purga, blanketing, fabricación metálica y otros procesos que emplean gases técnicos almacenados en estado líquido.

Aplicaciones Navales e Industriales

Su construcción robusta y su resistencia a sobrepresiones permiten utilizarlo en depósitos industriales, instalaciones de almacenamiento y determinadas aplicaciones navales donde se requiere controlar el contenido de tanques mediante presión diferencial.

Ventajas Técnicas del Fischer DE58

• Medición, indicación, transmisión y conmutación integradas en un único instrumento.
• Especialmente diseñado para el control de nivel de gases técnicos licuados.
• Sin partes móviles en contacto directo con el producto dentro del depósito.
• Elevada resistencia a sobrepresiones.
• Captación inductiva sin desgaste y bajo mantenimiento.
• Alarmas configurables para nivel mínimo y máximo.
• Adaptación de la característica mediante una tabla de hasta 30 puntos.
• Integración sencilla en sistemas de automatización y supervisión.

Datos Necesarios para Seleccionar el Fischer DE58

Para definir correctamente el modelo y el rango de medida deben conocerse los siguientes datos:

• Tipo de gas técnico o fluido criogénico.
• Densidad del líquido en las condiciones de trabajo.
• Altura mínima y máxima de medición.
• Presión estática máxima del depósito.
• Depósito abierto, presurizado o cerrado.
• Conexiones de presión disponibles.
• Señal analógica requerida.
• Número y función de los puntos de alarma.
• Necesidad de indicación local y supervisión remota.
• Temperatura ambiente y condiciones de instalación.

Garma Electrónica ofrece asesoramiento técnico para calcular el rango de presión diferencial a partir de la altura y densidad del líquido, seleccionar la configuración del DE58 y valorar los accesorios necesarios para su instalación.
