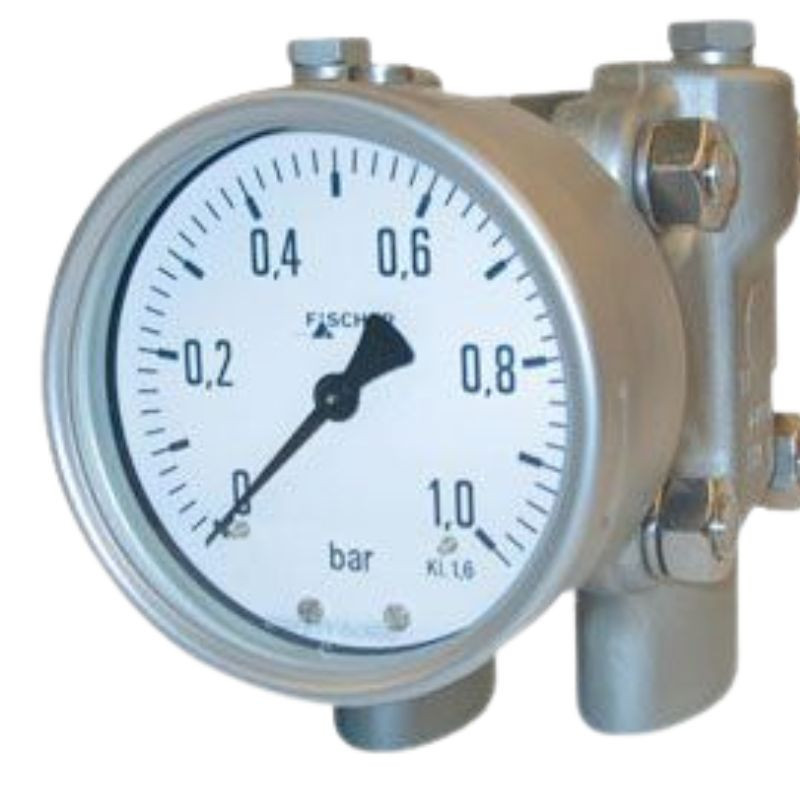

Manómetro de Presión Diferencial DA03 para Procesos Industriales | Fischer

Características Clave: Manómetro de Presión Diferencial Fischer DA03

El Fischer DA03 es un manómetro mecánico de presión diferencial diseñado para la medición y supervisión de presión diferencial en líquidos y gases dentro de procesos industriales exigentes.

A diferencia de los transmisores compactos destinados principalmente a HVAC, el DA03 está orientado a instalaciones de proceso donde pueden existir presiones estáticas elevadas, medios agresivos, vibraciones, pulsaciones y condiciones ambientales severas.

La familia ofrece rangos de presión diferencial desde valores bajos en mbar hasta rangos elevados en bar, dependiendo de la célula de medida, el nivel de presión y la configuración seleccionada. Puede suministrarse en versiones para niveles de presión PN40, PN100 y PN160.

Su sistema de medida utiliza dos membranas conectadas mecánicamente. La diferencia entre las presiones aplicadas en las cámaras de alta y baja presión genera un desplazamiento proporcional que se transmite a la aguja indicadora.

El diseño incorpora protección frente a sobrecarga unilateral. Cuando una de las cámaras recibe una presión superior al rango de medida, el sistema protege las membranas utilizando el fluido interno de transmisión para compensar las fuerzas aplicadas.

El DA03 puede configurarse únicamente como indicador local o incorporar contactos eléctricos de alarma para supervisar límites mínimos y máximos. También están disponibles versiones con contactos inductivos, contactos de acción rápida y transmisor de posición angular, según las necesidades de la instalación.

Las distintas combinaciones de materiales, entre ellas acero inoxidable y versiones en Hastelloy C276, permiten adaptar el instrumento a fluidos corrosivos y aplicaciones químicas. Para condiciones especialmente exigentes también pueden utilizarse separadores de membrana.

Como distribuidor de Fischer, en Garma Electrónica ayudamos a seleccionar el rango, los materiales, la presión nominal, las conexiones y los contactos adecuados para cada aplicación de presión diferencial.

Especificaciones Principales: Manómetro de Presión Diferencial Fischer DA03

• Variable medida: presión diferencial.
• Medios: líquidos y gases compatibles con los materiales seleccionados.
• Aplicación: medición local y supervisión de presión diferencial en procesos industriales.
• Rangos de medida: desde 40 mbar hasta 40 bar dentro de la familia, según versión.
• Rangos relativos y compuestos: disponibles según configuración.
• Principio de medida: sistema mecánico de doble membrana con transmisión del movimiento.
• Precisión: ±1,6 % del rango de medida.
• Ajuste de cero: aproximadamente ±25 % del rango.
• Presión nominal: versiones PN40, PN100 y PN160.
• Protección contra sobrepresión: resistente a sobrecarga unilateral hasta la presión nominal del sistema seleccionado.
• Indicación: esfera analógica con giro de la aguja de hasta 270°.
• Tamaños de esfera: NG100 o NG160, según configuración.
• Salida: indicación local y contactos eléctricos opcionales.
• Contactos opcionales: contactos de acción lenta, acción rápida o inductivos.
• Transmisión remota: transmisor de posición angular disponible en determinadas versiones.
• Protección ambiental: IP65 conforme a EN 60529.
• Temperatura ambiente: de −20 a +60 °C.
• Temperatura de almacenamiento: de −40 a +80 °C.
• Temperatura máxima del medio: hasta 100 °C, según configuración.
• Conexiones de proceso: roscas G, NPT, conexión para tubo y brida según DIN EN 61518, dependiendo de la versión.
• Material estándar de conexión: acero inoxidable 316L.
• Materiales especiales: sistemas disponibles en Hastelloy C276 para medios agresivos.
• Montaje: mural, sobre tubería o en panel.
• Certificaciones: versiones ATEX disponibles según ejecución y tipo de contacto.

Aplicaciones y Beneficios: Manómetro de Presión Diferencial Fischer DA03

Medición de Presión Diferencial en Procesos Industriales

El Fischer DA03 permite comparar directamente dos presiones dentro de una instalación. Esta medición resulta necesaria para controlar pérdidas de carga, verificar el funcionamiento de equipos y detectar variaciones anómalas en el proceso.

Control de Filtros Industriales

La presión diferencial antes y después de un filtro indica su grado de obstrucción. El DA03 permite visualizar de forma local la pérdida de carga y, en versiones con contactos, activar una alarma cuando el filtro alcanza el límite establecido.

Supervisión de Bombas y Sistemas Hidráulicos

El instrumento puede utilizarse para comprobar diferencias de presión en bombas, circuitos hidráulicos, intercambiadores, válvulas y otros componentes del proceso. Su elevada resistencia a presión estática resulta especialmente útil cuando la diferencia medida es pequeña respecto a la presión total de la instalación.

Industria Química y Petroquímica

Las versiones en acero inoxidable o Hastelloy permiten utilizar el DA03 con medios corrosivos compatibles. Para fluidos especialmente agresivos, viscosos o con temperaturas elevadas pueden estudiarse configuraciones con separadores de membrana.

Aplicaciones Navales y Offshore

Su construcción robusta, el grado de protección IP65 y las opciones de llenado amortiguador permiten utilizarlo en instalaciones navales, plantas offshore y equipos sometidos a vibraciones o fluctuaciones rápidas de presión.

Centrales de Energía e Ingeniería de Planta

El DA03 resulta adecuado para la supervisión de filtros, bombas, intercambiadores y circuitos auxiliares en centrales de energía, maquinaria industrial e instalaciones de proceso.

Alarmas de Presión Diferencial

Los contactos eléctricos opcionales permiten convertir el manómetro en un dispositivo de supervisión. Se pueden establecer límites para generar alarmas, detener equipos o enviar una señal a un sistema de control cuando la presión diferencial supera el valor permitido.

Uso en Zonas con Riesgo de Explosión

Fischer dispone de configuraciones ATEX para determinadas versiones del DA03. La selección debe realizarse considerando la clasificación de zona, el tipo de contacto, el grupo de gas o polvo y la temperatura máxima permitida.

Opciones para Condiciones de Trabajo Exigentes

• Llenado de la caja para amortiguar vibraciones y pulsaciones.
• Aguja de máxima para registrar el valor más elevado alcanzado.
• Aguja de referencia para identificar visualmente un límite.
• Contactos eléctricos para alarma y control.
• Materiales resistentes a medios corrosivos.
• Separadores remotos para fluidos agresivos o temperaturas elevadas.
• Bloque de válvulas para aislamiento y equilibrado de presión.
• Montaje mural, en tubería o integrado en panel.

Ventajas Técnicas del Fischer DA03

• Medición mecánica sin necesidad de alimentación eléctrica en la versión indicadora.
• Amplio abanico de rangos de presión diferencial.
• Elevada resistencia a presión estática y sobrecarga unilateral.
• Adecuado para líquidos, gases y medios agresivos compatibles.
• Construcción robusta para procesos industriales.
• Indicación local clara mediante esfera NG100 o NG160.
• Contactos de alarma y transmisión remota opcionales.
• Versiones ATEX para determinadas configuraciones.
• Diferentes materiales y conexiones de proceso.
• Adaptación a instalaciones químicas, energéticas, navales y de ingeniería de planta.

Datos Necesarios para Seleccionar el Fischer DA03

Para definir correctamente la configuración del manómetro deben conocerse los siguientes datos:

• Rango mínimo y máximo de presión diferencial.
• Presión estática máxima de la instalación.
• Tipo, composición y temperatura del fluido.
• Compatibilidad química de los materiales.
• Necesidad de acero inoxidable, Hastelloy o separadores.
• Tamaño de esfera requerido: NG100 o NG160.
• Tipo y posición de las conexiones de proceso.
• Montaje mural, sobre tubería o en panel.
• Necesidad de contactos de alarma.
• Número y función de los puntos de conmutación.
• Presencia de vibraciones o pulsaciones.
• Clasificación ATEX de la zona, cuando corresponda.

Garma Electrónica ofrece asesoramiento técnico para seleccionar el rango, la presión nominal, los materiales, los contactos y los accesorios adecuados para cada aplicación de medición de presión diferencial.
