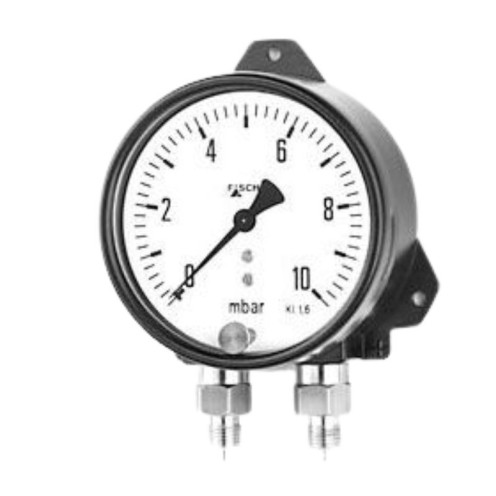

Manómetro de Presión Diferencial DA08 para Filtros y Ventilación | Fischer

Características Clave: Manómetro de Presión Diferencial Fischer DA08

El Fischer DA08 es un manómetro mecánico diseñado para medir y visualizar pequeñas presiones diferenciales en aire y gases neutros, secos y libres de aceite y grasa.

Su elevada sensibilidad permite controlar diferencias de presión desde 0–6 mbar hasta 0–100 mbar, por lo que resulta especialmente adecuado para la supervisión de filtros de aire, ventiladores, sistemas de ventilación, conductos y elementos de medida como toberas Venturi.

El DA08 funciona mediante una cápsula de membrana instalada dentro de una carcasa resistente a la presión. La presión más alta actúa en el interior de la cápsula y la presión más baja en el exterior. La deformación generada por la diferencia entre ambas presiones se transmite mecánicamente a la aguja indicadora.

Al tratarse de un instrumento completamente mecánico, no necesita alimentación eléctrica. Esto facilita su utilización como indicador local fiable en instalaciones donde se necesita comprobar de forma rápida la pérdida de carga o el funcionamiento de un sistema de ventilación.

El equipo incorpora una esfera analógica de 100 mm de diámetro, ajuste frontal del punto cero y protección IP65. Su construcción sin silicona lo hace adecuado para procesos donde debe evitarse la presencia de este material.

Puede instalarse directamente en pared o integrado en un panel de control. Las diferentes opciones de conexión permiten adaptarlo a tubos rígidos, mangueras y conexiones roscadas.

Como distribuidor de Fischer, en Garma Electrónica recomendamos el DA08 para aplicaciones que requieren una indicación local, sencilla y estable de pequeñas diferencias de presión, sin necesidad de señal analógica ni alimentación eléctrica.

Especificaciones Principales: Manómetro de Presión Diferencial Fischer DA08

• Variable medida: presión diferencial.
• Medios: gases neutros, secos, no agresivos y libres de aceite y grasa.
• Principio de medida: cápsula de membrana con transmisión mecánica a la aguja.
• Rangos en mbar: 0–6, 0–10, 0–16, 0–25, 0–40, 0–60 y 0–100 mbar.
• Rangos en pascales: 0–600, 0–1000, 0–1600, 0–2500 y 0–4000 Pa.
• Presión máxima del sistema: 200 mbar o 20 kPa.
• Resistencia máxima: entre 60 y 200 mbar, dependiendo del rango seleccionado.
• Precisión de indicación: clase 1,6 conforme a DIN EN 837.
• Indicación: esfera analógica de 100 mm.
• Ángulo de escala: 162°, 169° o 270°, dependiendo del rango.
• Ajuste de cero: accesible desde la parte frontal.
• Alimentación: no necesaria.
• Señal de salida: indicación mecánica local.
• Protección: IP65 conforme a DIN EN 60529.
• Temperatura ambiente: de −20 a +70 °C.
• Temperatura de almacenamiento: de −20 a +80 °C.
• Temperatura máxima del medio: 50 °C.
• Característica especial: construcción libre de silicona.
• Material del sistema de medida: latón y cobre-berilio.
• Carcasa: aluminio pintado.
• Protección frontal: visor de vidrio acrílico.
• Dimensiones aproximadas: 118 × 118 × 61 mm, según conexión.
• Peso: aproximadamente 650 g.
• Montaje: mural o integrado en panel.

Aplicaciones y Beneficios: Manómetro de Presión Diferencial Fischer DA08

Control de Filtros de Aire

El DA08 permite medir la diferencia de presión existente antes y después de un filtro. A medida que el filtro acumula suciedad, aumenta la pérdida de carga y la aguja muestra visualmente su grado de saturación.

Esta supervisión facilita la sustitución del filtro en función de su estado real, evitando tanto cambios prematuros como un funcionamiento prolongado con filtros excesivamente obstruidos.

Filtros de Banda y Sistemas de Filtración

Su sensibilidad para medir pequeñas diferencias de presión lo hace apropiado para controlar filtros de banda, prefiltros y otros sistemas de filtración utilizados en instalaciones de ventilación y tratamiento de aire.

Supervisión de Ventiladores

La medición de presión diferencial permite comprobar si un ventilador está generando la presión prevista. Una caída o variación anormal puede indicar problemas de funcionamiento, obstrucciones, desgaste o cambios en el caudal de aire.

Ventilación y Tratamiento de Aire

El Fischer DA08 puede instalarse en conductos, unidades de ventilación y equipos de tratamiento de aire para visualizar diferencias de presión entre dos puntos del sistema.

Al no requerir alimentación eléctrica, constituye una solución sencilla para disponer de una referencia visual permanente cerca del equipo o del filtro supervisado.

Medición de Caudal con Toberas Venturi

Cuando se combina con una tobera Venturi u otro elemento primario de caudal, el DA08 puede mostrar la presión diferencial generada por el paso del aire. Esta diferencia de presión puede utilizarse como indicación indirecta del caudal.

Control de Presión en Conductos

El manómetro permite comparar la presión entre diferentes zonas de un conducto de aire, detectar pérdidas de carga y comprobar el comportamiento de compuertas, rejillas y componentes de ventilación.

Aplicaciones sin Alimentación Eléctrica

Su principio de medida mecánico permite utilizarlo en instalaciones donde no se dispone de alimentación o donde se prefiere mantener una indicación local independiente del sistema de automatización.

Procesos Libres de Silicona

La construcción libre de silicona amplía sus posibilidades de uso en procesos industriales donde este material puede provocar contaminación, afectar al acabado superficial o resultar incompatible con los requisitos de producción.

Ventajas Técnicas del Fischer DA08

• Medición sensible de pequeñas presiones diferenciales.
• Rango mínimo disponible de 0–6 mbar o 0–600 Pa.
• Indicación mecánica sin alimentación eléctrica.
• Esfera de 100 mm para facilitar la lectura local.
• Ajuste del punto cero desde la parte frontal.
• Protección IP65 para instalaciones industriales.
• Construcción libre de silicona.
• Montaje mural o integrado en panel.
• Diferentes opciones de conexión para tubo o manguera.
• Funcionamiento sencillo y bajo mantenimiento.

Opciones de Conexión y Montaje

• Rosca interior G¼.
• Conexión exterior G¼.
• Conexión exterior G½.
• Racor de anillo cortante para tubo de 6 mm.
• Racor de anillo cortante para tubo de 8 mm.
• Racor de anillo cortante para tubo de 10 mm.
• Conexión rápida para manguera de 6/4 mm.
• Conexión rápida para manguera de 8/6 mm.
• Conexiones inferiores para montaje mural.
• Conexiones inferiores o posteriores para montaje en panel.

Datos Necesarios para Seleccionar el Fischer DA08

Para seleccionar correctamente el manómetro es recomendable definir los siguientes datos:

• Rango mínimo y máximo de presión diferencial.
• Unidad de indicación requerida: Pa o mbar.
• Presión máxima existente en el sistema.
• Tipo y composición del gas.
• Presencia de aceite, grasa, humedad o partículas.
• Temperatura del medio y del ambiente.
• Montaje mural o integrado en panel.
• Conexiones inferiores o posteriores.
• Tipo y diámetro del tubo o manguera.
• Necesidad de mantener el proceso libre de silicona.

Garma Electrónica ofrece asesoramiento técnico para seleccionar el rango, la unidad de medida, el tipo de conexión y el montaje más adecuados para cada aplicación de presión diferencial.
